Cada semana se anuncian nuevas flotas de vehículos eléctricos, nuevos objetivos de electrificación de transporte, nuevas alianzas entre fabricantes de autos y operadores de estaciones de carga. La conversación pública está completamente centrada en el vehículo. Lo que nadie explica con detalle técnico es la infraestructura eléctrica que hace posible que ese vehículo se cargue. El cargador visible en el parqueadero o en la carretera es solo la interfaz. Detrás de él hay una instalación eléctrica con materiales específicos, calibres determinados por la potencia y la corriente real, protecciones que difieren de las convencionales, y estándares técnicos que no son los mismos de una instalación industrial tradicional. Esta guía cubre exactamente eso.
El punto de partida
Los cuatro modos de carga según IEC 61851 — y por qué definen todos los materiales

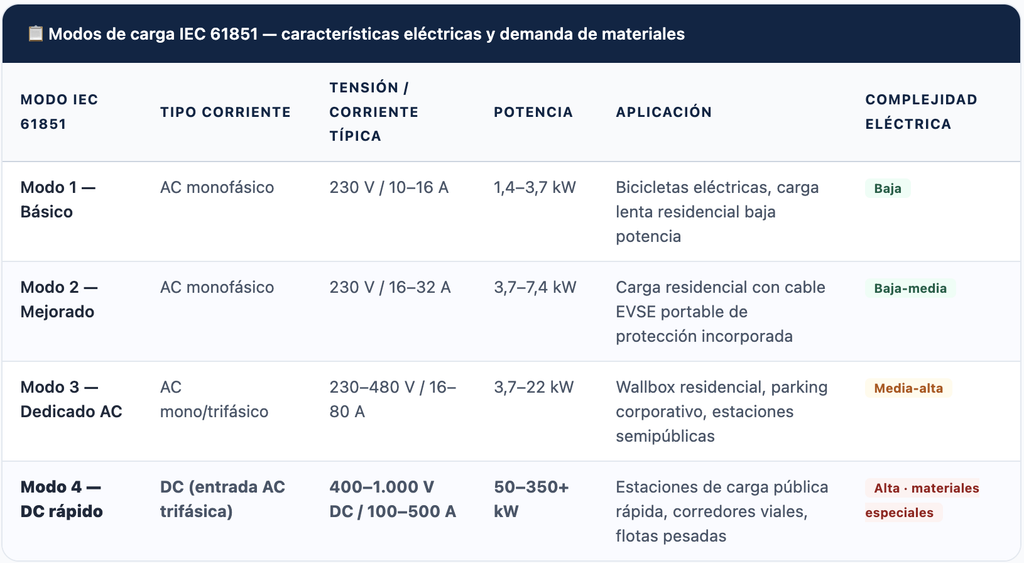

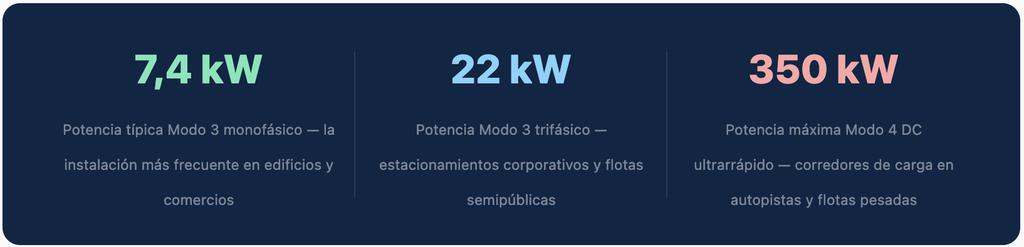

Antes de especificar un solo material eléctrico para una estación de carga de vehículos eléctricos, es necesario entender el modo de carga que se va a instalar. El estándar IEC 61851-1 define cuatro modos de carga para sistemas conductivos de vehículos eléctricos, y cada uno exige materiales, calibres de conductor, protecciones y equipos completamente distintos.
Por qué el modo define todos los materiales: La diferencia entre Modo 3 y Modo 4 no es solo de potencia — es de tipo de corriente, nivel de tensión, comportamiento del aislamiento bajo DC, requisitos de protección y complejidad del sistema. Un proyecto que especifica materiales de Modo 3 para una instalación de Modo 4 DC rápido está cometiendo un error de especificación con consecuencias directas sobre la seguridad y la durabilidad de la instalación.
La infraestructura completa
Las cuatro capas de la instalación eléctrica de una estación de carga y los materiales de cada una

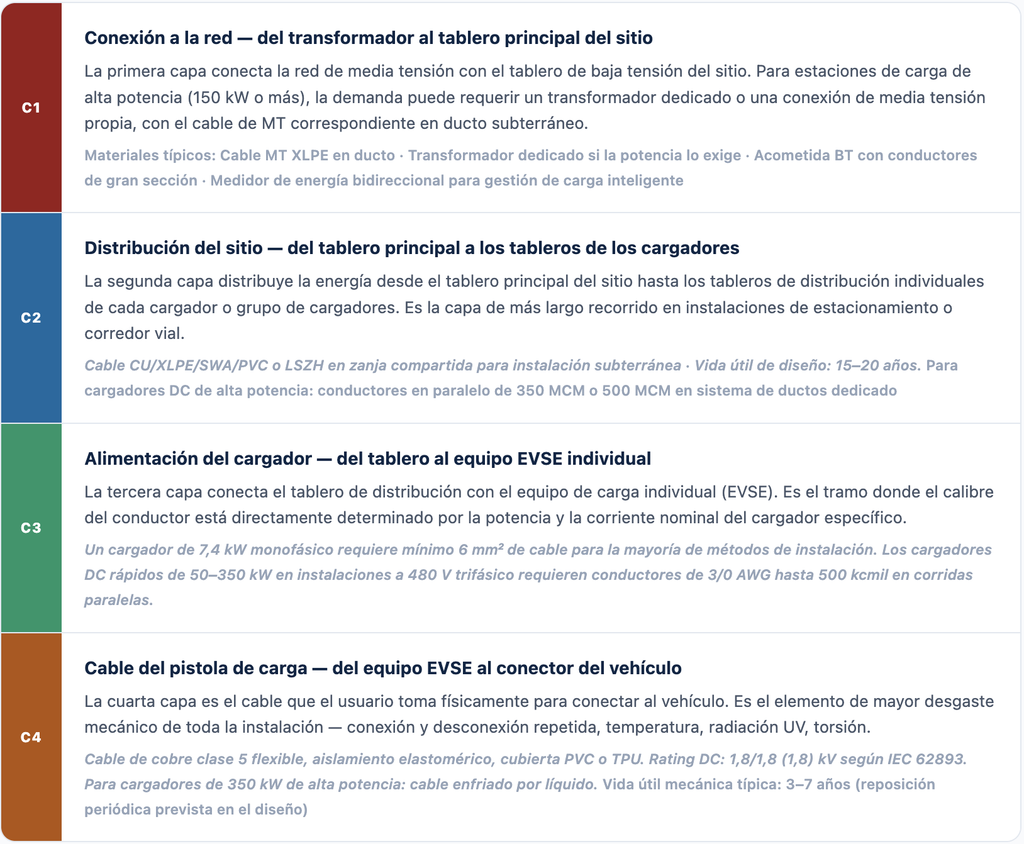

Una estación de carga para vehículos eléctricos no es un solo equipo enchufado a la red. Es una instalación eléctrica con cuatro capas diferenciadas, cada una con sus propios materiales, calibres y requisitos técnicos. Los tres cables de capas de un sitio de carga EV van desde la conexión a la red, pasando por la distribución del sitio y la alimentación de los cargadores individuales, hasta el cable del pistola de carga que conecta con el vehículo.
El material más crítico
El cable para carga DC, por qué no es intercambiable con el cable convencional

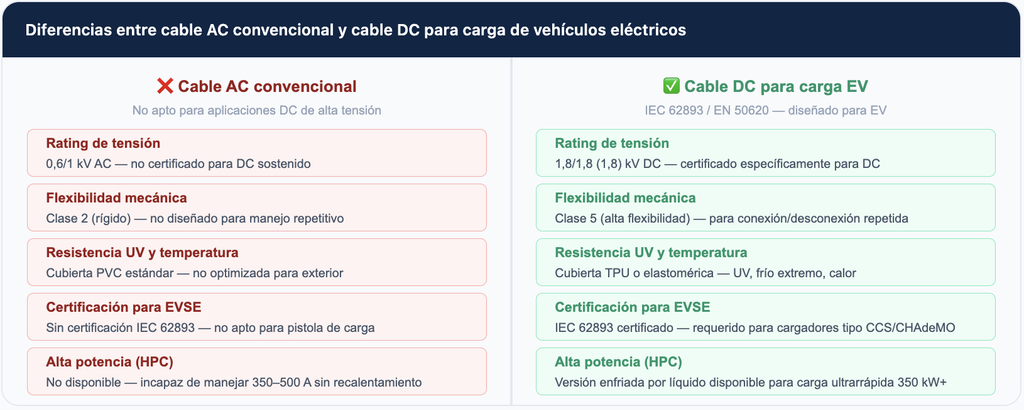

La pregunta más frecuente en la especificación de materiales para estaciones de carga DC rápida es: ¿por qué no puedo usar el mismo cable de potencia que uso en mis instalaciones industriales convencionales? La respuesta es técnica y tiene consecuencias reales sobre la seguridad y la durabilidad de la instalación.
La corriente continua (DC) genera mecanismos de degradación del aislamiento distintos a los de la corriente alterna (AC). En AC, la tensión cruza por cero dos veces por ciclo, lo que permite que algunas imperfecciones del aislamiento se recuperen. En DC, la tensión es constante, lo que hace que el estrés sobre el aislamiento sea permanente y acumulativo.

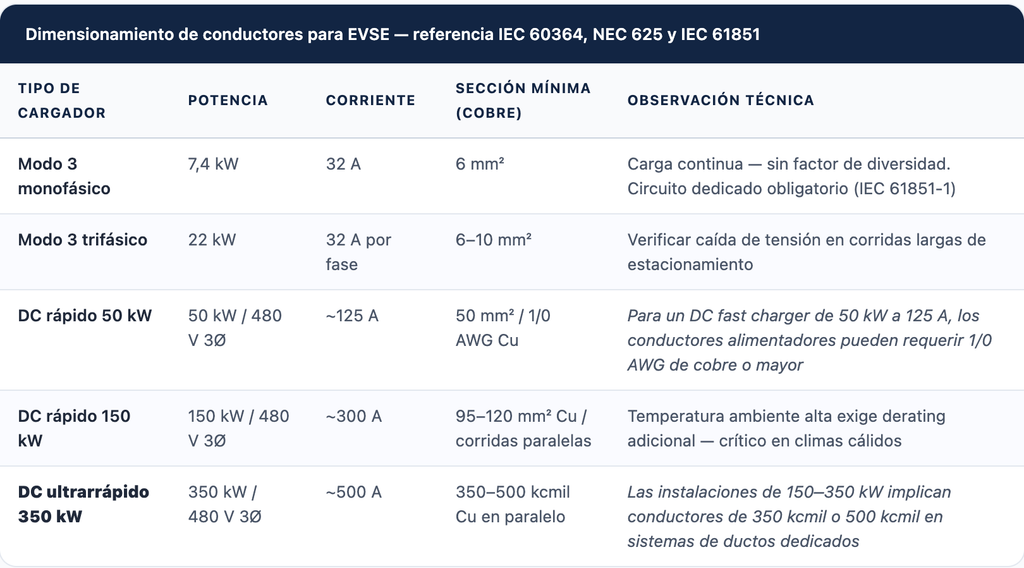

Calibres de conductor por potencia del cargador — referencia técnica
La regla del 125% que muchos especificadores olvidan: La normativa requiere que los conductores y las protecciones de los circuitos EVSE se dimensionen al 125% de la carga nominal, porque la carga de carga de vehículo eléctrico se clasifica como carga continua — puede operar por más de tres horas.
Un cargador de 32 A requiere un circuito de 40 A, no de 32 A. Un cargador de 80 A requiere un circuito de 100 A. Este factor se aplica en la selección tanto del conductor como del interruptor de protección.

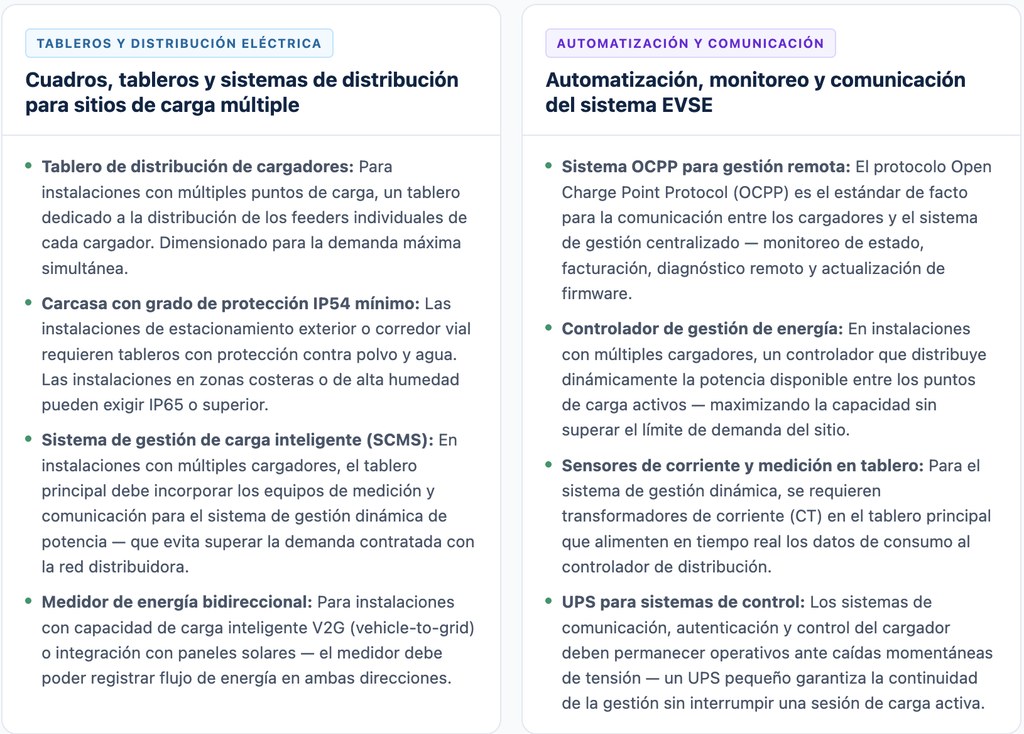

El portafolio completo de materiales
El detalle que más se pasa por alto

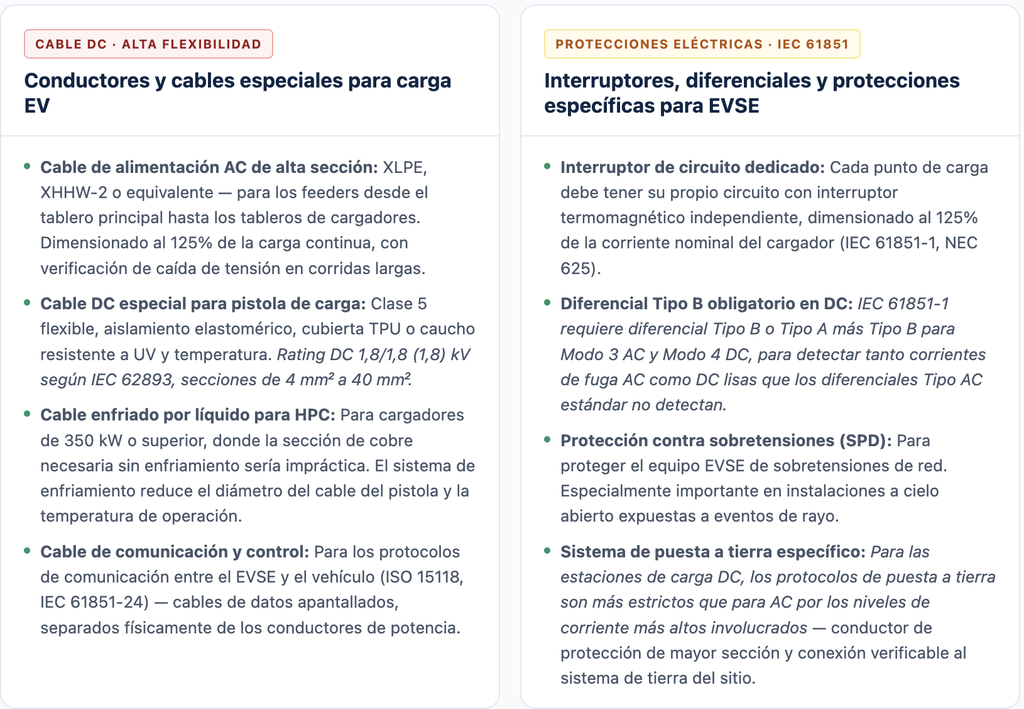

Las protecciones eléctricas de una estación de carga EV — por qué son distintas a las convencionales
Diferencial Tipo B — obligatorio en Modo 4 DC
Los cargadores DC con rectificador integrado pueden generar corrientes de falta DC «lisas» que los diferenciales Tipo AC estándar no detectan. El Tipo B detecta corrientes de fuga tanto AC como DC — es el único apto para instalaciones de carga rápida DC.
Circuito dedicado — sin compartir con otras cargas
Cada punto de carga EVSE debe tener su propio circuito de alimentación. La carga de carga EV es continua y de alta demanda — compartir el circuito con otras cargas es una violación directa de IEC 61851-1 y genera riesgo de sobrecarga del conductor.
SPD (protección sobretensiones) — clase según exposición
Instalaciones en exteriores o en zonas de alta incidencia de rayos requieren SPD Clase I+II en el tablero de entrada del sitio y Clase II en el tablero de cargadores. Los equipos EVSE son sensibles a sobretensiones transitorias.
Factor 125% en dimensionamiento, carga continua
Los conductores y protecciones de los circuitos EVSE se dimensionan al 125% de la carga nominal por clasificarse como carga continua. El interruptor de 40 A para un cargador de 32 A no es un error, es el cumplimiento de la norma.
Puesta a tierra reforzada, mayor sección en DC
El conductor de protección (PE) en instalaciones de carga DC rápida se dimensiona en función de la corriente de cortocircuito del sistema, puede requerir mayor sección que en instalaciones AC equivalentes. La continuidad de la tierra es verificada por el EVSE antes de cada sesión de carga.
IP adecuado al ambiente, no IP20 en exterior
Los tableros y cajas de conexión de las instalaciones EVSE en exterior requieren mínimo IP54. Zonas costeras, lavaderos o ambientes húmedos exigen IP65 o superior. El grado IP del enclosure es un material crítico de la especificación que frecuentemente se subestima.
Lo que hay en la pared detrás del cargador, y por qué importa especificarlo bien desde el inicio
La infraestructura eléctrica de una estación de carga para vehículos eléctricos es una instalación técnicamente más exigente que la mayoría de las instalaciones industriales convencionales con las que los ingenieros trabajan habitualmente. Los niveles de corriente DC, los requisitos de protección diferencial, los calibres de conductor y la especificación del cable de la pistola de carga tienen criterios propios que no son trasladables directamente desde la experiencia en instalaciones AC convencionales.
El cargador visible en el parqueadero es el resultado de una instalación eléctrica bien hecha. O mal hecha — con materiales incorrectos que degradan más rápido, con protecciones inadecuadas que no detectan el tipo de falla correcto, con conductores subdimensionados que operan en el límite desde el primer día de carga real.
La guía técnica presentada aquí cubre los cuatro grupos de materiales esenciales y los criterios de selección más críticos. La especificación completa de un proyecto EVSE específico depende de la potencia del cargador, el número de puntos de carga, la distancia de los feeders y las condiciones ambientales del sitio.
