Instalación eléctrica antes (sin materiales correctos) vs.después (con especificación certificada)
⚡ Instalación eléctrica correcta · Colombia · Casos reales
Tres casos reales de instalaciones eléctricas industriales en Colombia: tablero eléctrico, sistema de puesta a tierra y protección atmosférica. Lo que ocurre cuando se usan materiales incorrectos — y cómo se ve una instalación que cumple NTC 2050 y RETIE con materiales eléctricos certificados.
22 Julio 2026 ⏱ 9 min de lectura 👤 Equipo técnico AVR
En Colombia, la gran mayoría de los problemas eléctricos que terminan en pérdida de producción, fallas de equipos o incidentes de seguridad no ocurren por falta de inversión. Ocurren por decisiones de especificación mal tomadas: el material eléctrico incorrecto, la conexión improvisada, el componente sin certificación que parecía funcionar igual. Una instalación eléctrica correcta en Colombia no es más cara en su concepción, es más barata en su operación, porque no genera los costos ocultos que la instalación improvisada acumula con el tiempo. Este artículo muestra tres casos concretos — antes y después — para que pueda identificar si su instalación tiene riesgos que aún no son visibles y qué materiales eléctricos certificados marcan la diferencia.
Caso 01 de 03
01. Tablero eléctrico industrial

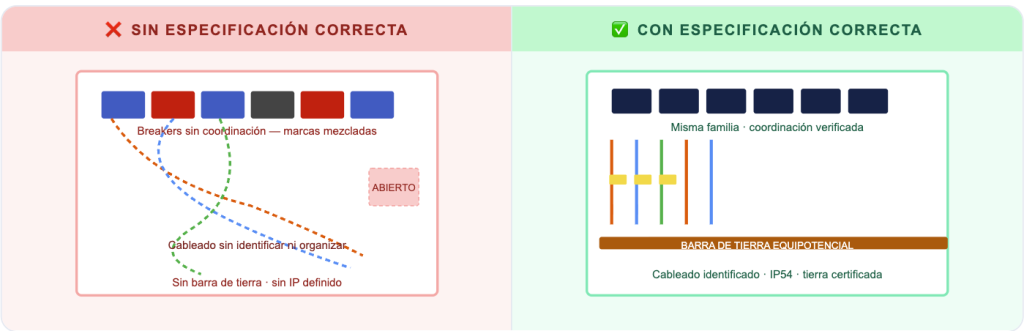

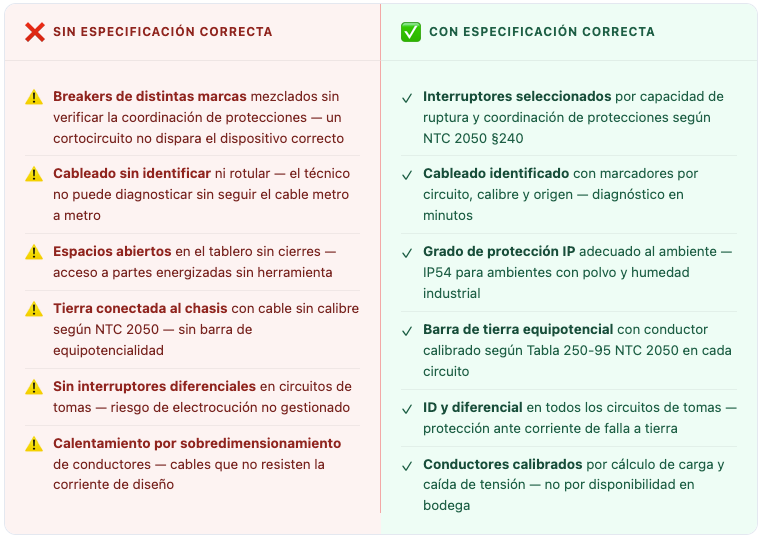

Tablero eléctrico industrial sin especificación correcta: el que «funciona» pero no cumple el RETIE
El tablero eléctrico industrial es el elemento más visible de una instalación eléctrica en Colombia. También es el que con más frecuencia concentra improvisaciones acumuladas durante años: breakers de distintas marcas sin coordinación de protecciones, cableado sin identificación, espacios sin cierre que permiten acceso a partes energizadas y tierra que «va al chasis» con un cable verde sin calibre definido. El resultado es una instalación que aparentemente opera, pero que no cumple la NTC 2050 ni el RETIE, y que ante cualquier falla mayor, no protege como debería.
Impacto operativo real
¿Qué pasa cuando el tablero no está bien especificado?

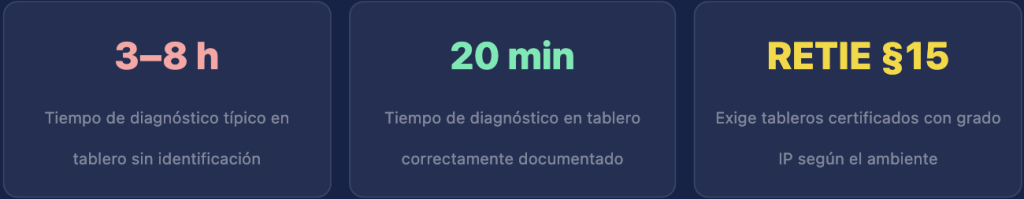

Un tablero con protecciones mal coordinadas no actúa correctamente en caso de cortocircuito, la falla puede propagarse a otros circuitos. Un cableado sin identificar multiplica el tiempo de diagnóstico por tres o más. Un espacio abierto sin cierre puede costar una multa de la SIC o un accidente. Los costos no son teóricos: son horas de producción perdida, equipos dañados y responsabilidades legales.

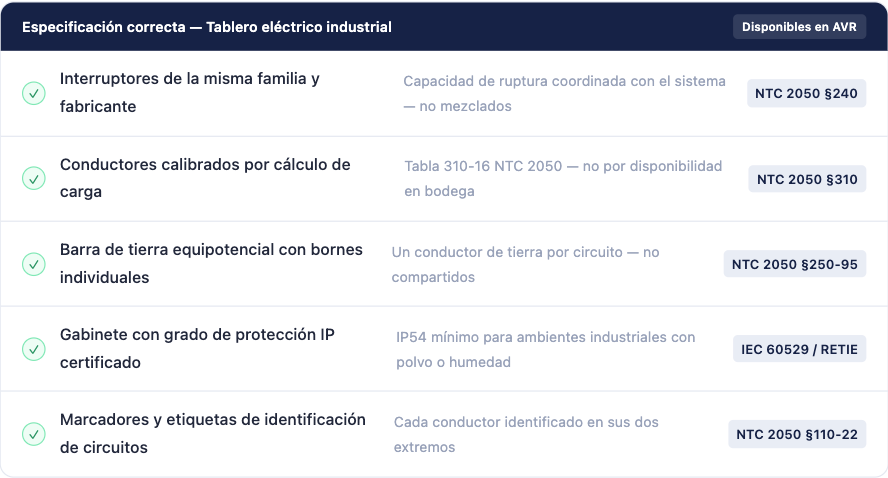

Materiales que marcan la diferencia en este caso
Caso 02 de 03
02. Puesta a tierra correcta ·

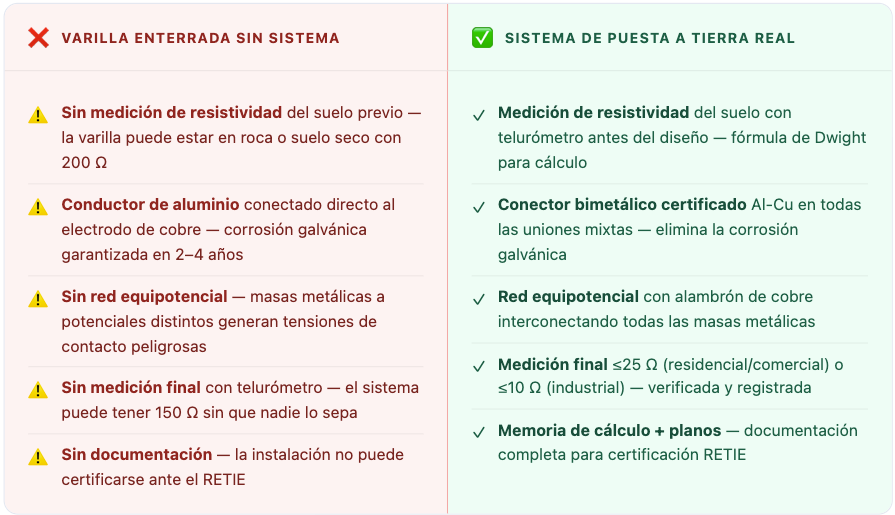

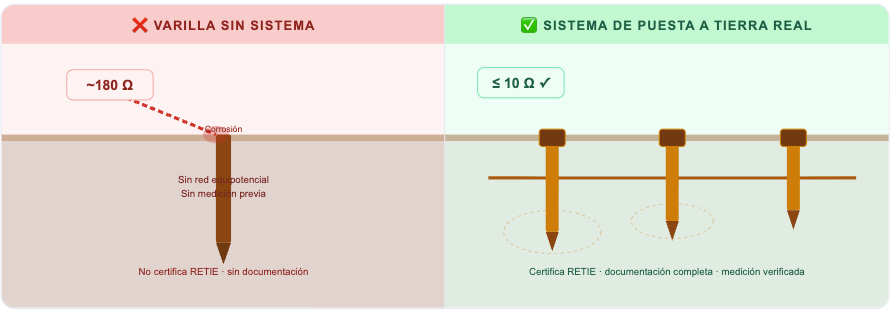

Puesta a tierra: la varilla enterrada que no es un sistema y no cumple el RETIE

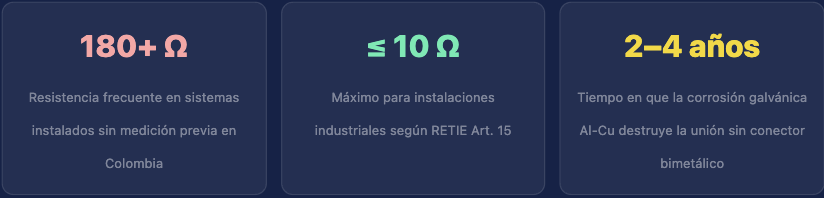

En Colombia es frecuente encontrar instalaciones que tienen «puesta a tierra» según el cuadro eléctrico pero que al medir con telurómetro arrojan 80, 120 o incluso 200 Ω de resistencia. La razón: se instaló la varilla, pero sin medición previa de resistividad del suelo, sin conector bimetálico certificado, sin red equipotencial y sin documentación para el RETIE. Una puesta a tierra correcta en Colombia según la NTC 2050 §250 no es una varilla — es un sistema calculado, verificado con telurómetro y documentado para certificación. La diferencia entre los dos escenarios no se nota en la operación normal. Solo se descubre cuando hay una falla eléctrica, y en ese momento ya es demasiado tarde.
Lo que está en juego
El sistema de tierra que no protege — y nadie lo sabe
La puesta a tierra con resistencia alta no protege ante corriente de falla — el interruptor no actúa a tiempo porque la corriente de falla es insuficiente para dispararlo. Eso significa que una falla de aislamiento en un motor o en un tablero puede mantener las carcasas energizadas a un voltaje peligroso sin que ningún dispositivo de protección actúe. El operario que toca esa carcasa es el «dispositivo de protección» del sistema.

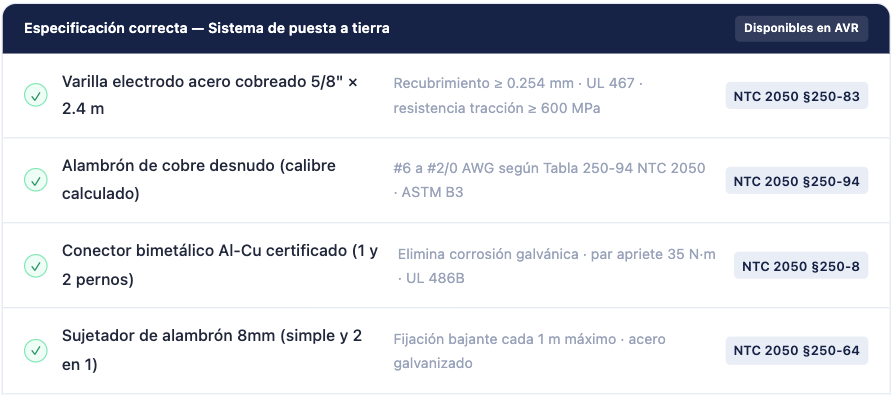

Materiales que marcan la diferencia en este caso
Caso 03 de 03

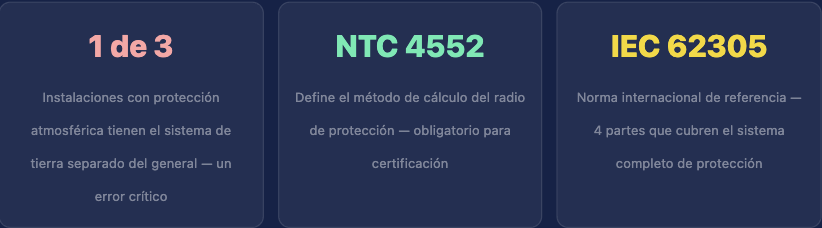

03. Protección atmosférica Colombia · NTC 4552 · IEC 62305

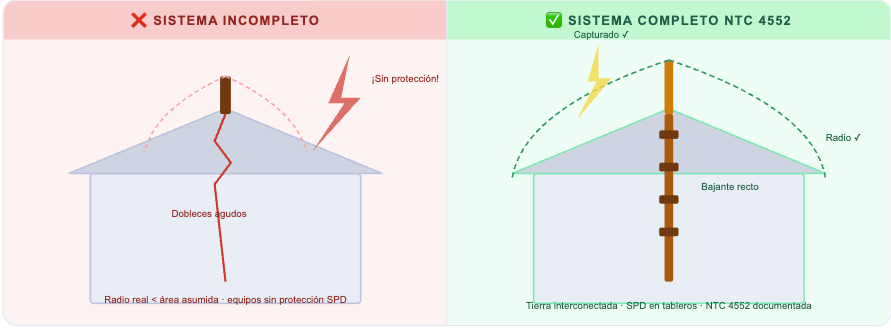

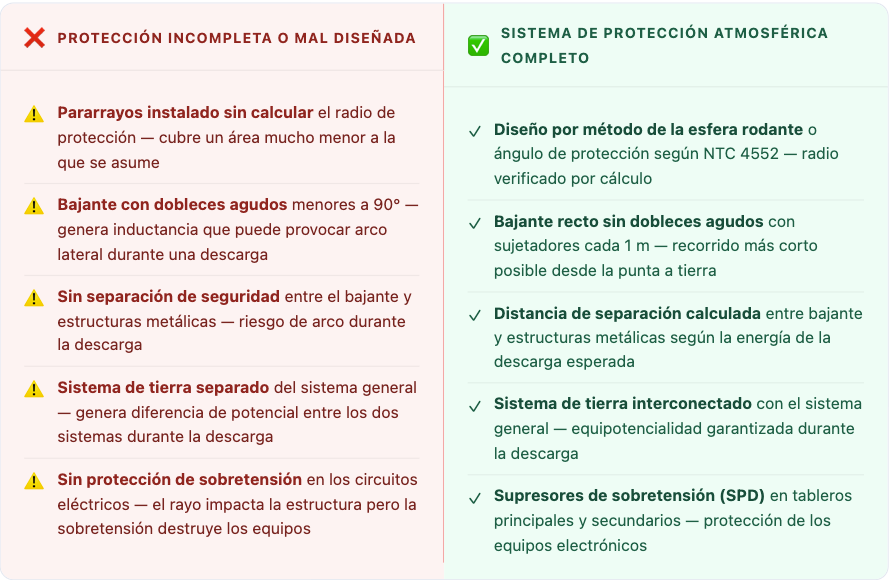

Protección atmosférica: el pararrayos que protege solo un punto y deja sin cubrir el resto de la instalación
Colombia tiene una de las densidades de rayos más altas del mundo — especialmente en los Llanos Orientales, la costa Caribe y los valles interandinos. Un sistema de protección atmosférica mal diseñado es en muchos casos peor que no tener ninguno: da una falsa sensación de seguridad que lleva a no tomar otras medidas preventivas.
El error que más siniestros genera
Por qué el «pararrayos instalado» no equivale a «sistema de protección»
Un pararrayos capta el rayo. Pero si el bajante tiene dobleces agudos, si el sistema de tierra tiene alta resistencia o si los equipos no tienen supresores de sobretensión — la energía del rayo busca otros caminos: la instalación eléctrica, las tuberías metálicas, los sistemas de comunicación. Un rayo que se captura pero no se disipa correctamente puede destruir todos los equipos electrónicos de la instalación desde adentro.

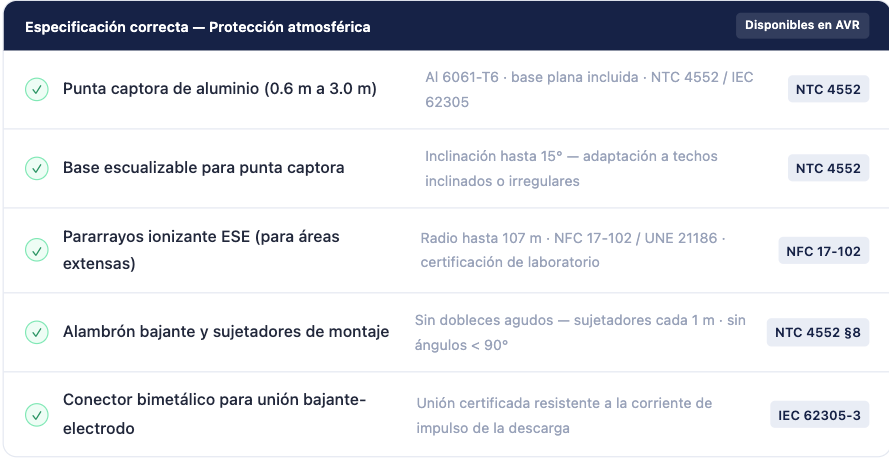

Materiales que marcan la diferencia en este caso
Lo que diferencia ambas realidades

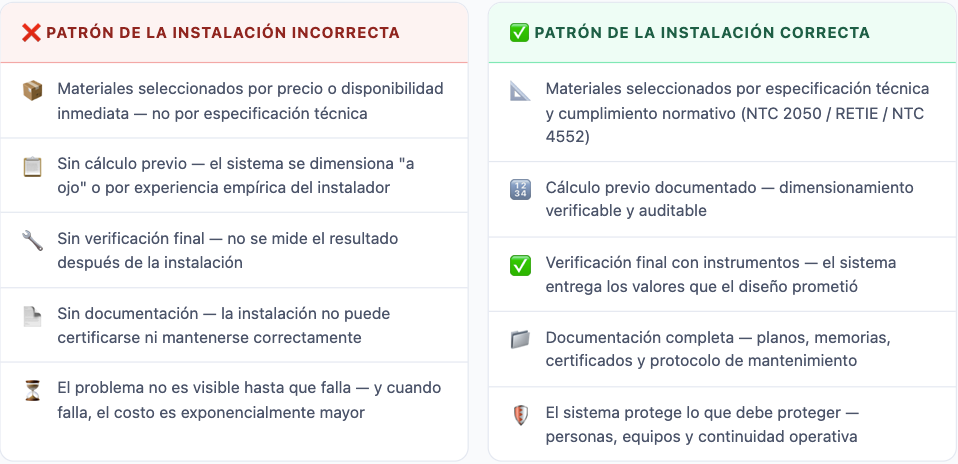

El patrón común de los tres casos: lo que cambia y lo que no
Los tres casos tienen algo en común: la diferencia entre la instalación incorrecta y la correcta no es el presupuesto. Es la especificación. En la mayoría de los casos que vemos en campo, el costo del material correcto frente al incorrecto representa una diferencia del 15% al 30% del costo total de la instalación. Pero el costo de corregir un sistema mal instalado — una vez que ya está operando — puede ser entre 3 y 10 veces mayor.
El costo real de la improvisación: En los tres casos analizados, el costo de los materiales correctos vs. los incorrectos representa entre el 15% y el 30% adicional en la inversión inicial. El costo de corregir una instalación mal especificada — una vez que está operando y requiere intervención por una falla — es típicamente entre 3 y 8 veces mayor que haberlo hecho bien desde el principio, sin contar el costo de las horas de producción perdida durante la intervención.
La diferencia está en la especificación — no en el presupuesto
Los tres casos de este artículo comparten una característica: la instalación incorrecta no siempre fue más barata. En muchos casos, fue igual o más cara — porque se corrigió varias veces, porque causó paradas de producción, o porque generó siniestros que costaron mucho más que el material correcto desde el inicio.
La especificación correcta requiere dos cosas: conocer la norma que aplica a cada sistema y tener acceso a materiales que cumplan esa norma con certificación verificable. En AVR Ingeniería y Suministros trabajamos exactamente en esa intersección: el conocimiento técnico para orientar la especificación y los materiales certificados para ejecutarla.
¿Necesita especificar o revisar una instalación eléctrica?
En AVR Ingeniería y Suministros tenemos disponibles todos los materiales eléctricos certificados — con asesoría técnica incluida para asegurar que la especificación es correcta desde el diseño.
