Guía completa de sistemas de puesta a tierra en Colombia: qué es, cómo se diseña y qué materiales necesitas
⚡ Instalaciones eléctricas · Guía técnica
Todo lo que un ingeniero eléctrico o jefe de mantenimiento necesita saber sobre el diseño de sistemas de puesta a tierra según la NTC 2050 y el RETIE: valores de resistencia, tipos de electrodos, conductores y materiales certificados.
En Colombia, la puesta a tierra es uno de los requisitos técnicos más exigidos y menos comprendidos en profundidad por los equipos de compras y mantenimiento. El RETIE la exige en toda instalación eléctrica. La NTC 2050 define exactamente cómo debe diseñarse y qué materiales deben usarse. Y sin embargo, es también uno de los sistemas que más frecuentemente se instala de forma incompleta, con materiales incorrectos o sin la medición de resistividad previa que la norma exige.
Esta guía lo explica todo: qué es, cómo funciona, cómo se diseña paso a paso y qué materiales necesitas según el tipo de instalación.
Fundamentos

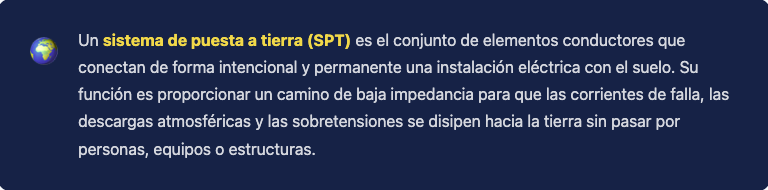

¿Qué es un sistema de puesta a tierra y para qué sirve?
Dicho de forma simple: cuando hay una falla eléctrica en un equipo — un corto circuito, una descarga de rayo, o una sobretensión transitoria — la corriente necesita un camino para disiparse de forma segura. El sistema de puesta a tierra es ese camino. Si no existe o no está bien diseñado, la corriente busca otro recorrido: el cuerpo de un operario, la carcasa de una máquina o la estructura del edificio.
Un sistema de puesta a tierra correctamente diseñado cumple tres funciones simultáneas: protege a las personas de tensiones de contacto y paso peligrosas, protege los equipos de sobretensiones y corrientes de falla, y garantiza el correcto funcionamiento de los dispositivos de protección (interruptores, fusibles, relés de falla a tierra) que deben actuar en milisegundos cuando hay un defecto.
Componentes del sistema

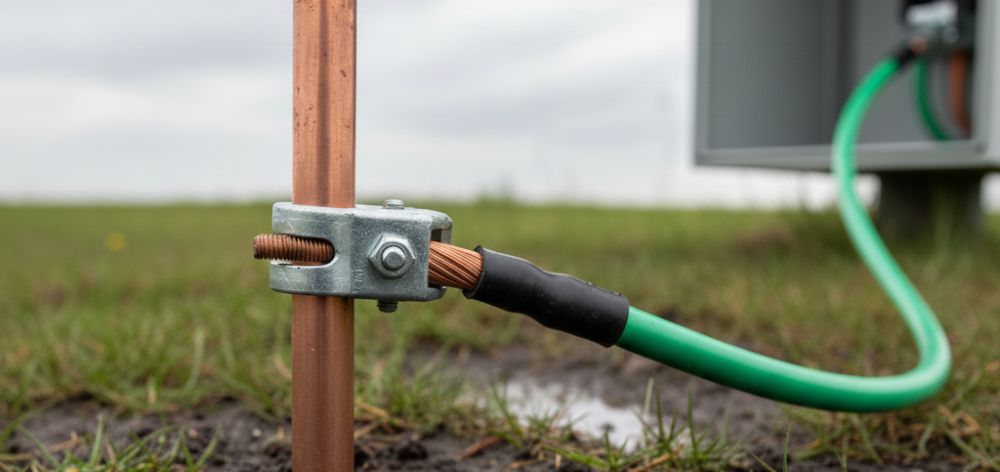

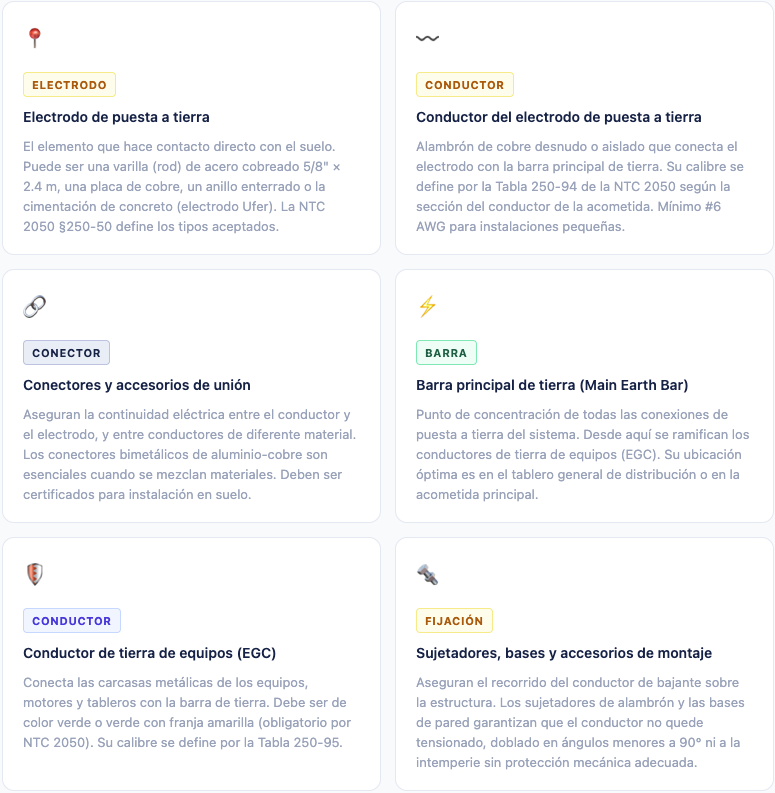

Los 6 elementos que forman un sistema de puesta a tierra
Un SPT no es solo una varilla enterrada. Es un sistema integrado de componentes que deben estar correctamente dimensionados, fabricados con los materiales adecuados y conectados entre sí de forma que garanticen continuidad eléctrica permanente:
Valores normativos
Valores máximos de resistencia de puesta a tierra según el tipo de instalación

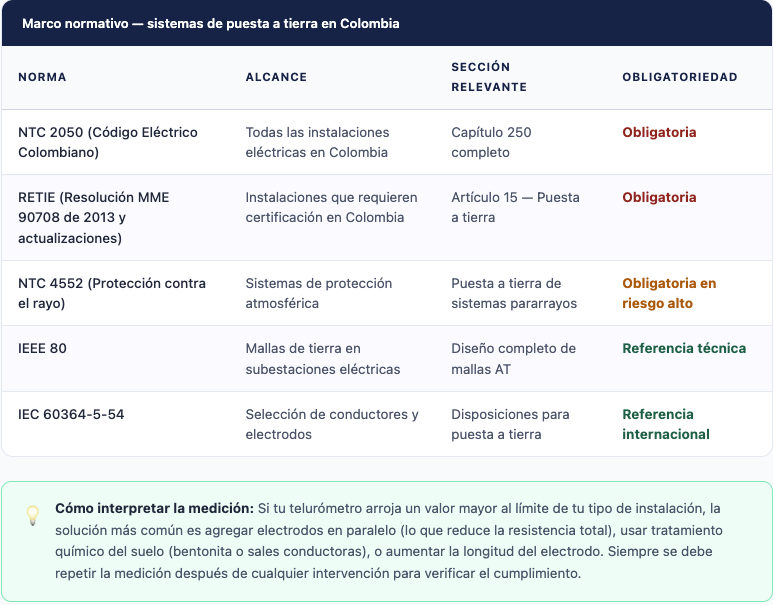

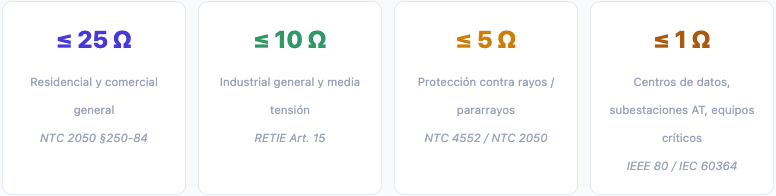

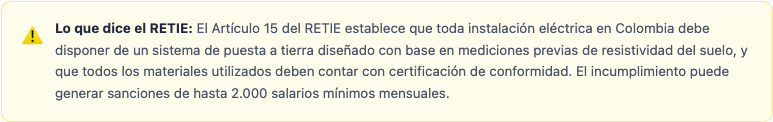

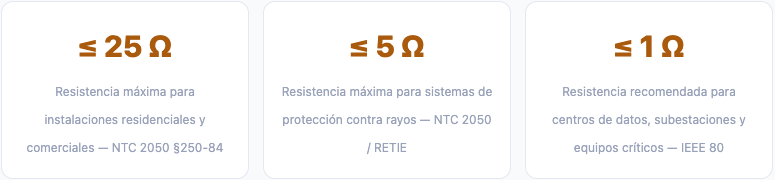

La resistencia de puesta a tierra es el indicador técnico clave del desempeño del sistema. Se mide con un telurómetro (método de caída de potencial o método de Wenner) y debe cumplir los valores máximos establecidos por la norma según el tipo de aplicación:
Proceso de diseño
Cómo diseñar un sistema de puesta a tierra en 5 pasos
El RETIE es claro: el diseño del SPT debe realizarse con base en mediciones previas de resistividad del suelo, no en estimaciones o valores típicos de tabla. Este es el proceso correcto:
1. Medición de resistividad del suelo — el paso que no se puede omitir
La resistividad del suelo (ρ, en Ω·m) es la propiedad fundamental que determina cuántos electrodos necesitas y de qué tipo. Se mide con el método de Wenner o el método de Schlumberger usando un telurómetro de cuatro terminales. La resistividad varía enormemente según el tipo de suelo: desde 10 Ω·m en suelos arcillosos húmedos hasta más de 10.000 Ω·m en roca granítica seca. En Colombia, los Llanos Orientales y la costa Caribe tienen suelos típicamente más conductivos que las zonas de montaña andina.
2. Cálculo de la resistencia del electrodo
Con la resistividad medida, se calcula la resistencia de un electrodo tipo varilla usando la fórmula de Dwight: R = (ρ / 2πL) × [ln(4L/d) − 1], donde L es la longitud del electrodo y d su diámetro. Si el valor calculado supera el límite normativo, se agregan electrodos en paralelo o se elige un electrodo de mayor longitud. La resistencia de N electrodos en paralelo con espaciado adecuado es aproximadamente R/N.
3. Selección del conductor del electrodo — Tabla 250-94 de la NTC 2050
El calibre del conductor que va del electrodo a la barra de tierra depende de la sección del conductor de la acometida principal. Para acometidas de hasta 35 mm² (2 AWG), el conductor del electrodo mínimo es 8 AWG de cobre. Para acometidas de 240 mm² (500 kcmil), el mínimo es 2/0 AWG. Siempre cobre desnudo o con aislamiento verde, nunca aluminio en contacto directo con el suelo.
4. Diseño de la red equipotencial
Toda instalación debe garantizar la equipotencialidad: que todas las masas metálicas expuestas (carcasas de equipos, bandejas, tubería metálica, estructura del edificio) estén al mismo potencial de tierra. Esto se logra interconectando todos los puntos con el conductor de tierra de equipos (EGC) y conectándolos a la barra principal. En instalaciones industriales, se recomienda una malla de tierra bajo el piso que interconecte todos los puntos.
5. Verificación, documentación y mantenimiento
Una vez instalado el sistema, se mide la resistencia con telurómetro y se verifica que cumpla el valor normativo. El resultado de la medición, los planos del sistema, las memorias de cálculo y los certificados de los materiales son los documentos que exige el RETIE para la certificación de la instalación. El RETIE recomienda inspección y medición anual para instalaciones en ambientes corrosivos o con alta actividad eléctrica.
Materiales y especificaciones
Materiales necesarios para un sistema de puesta a tierra: guía de selección y especificaciones técnicas

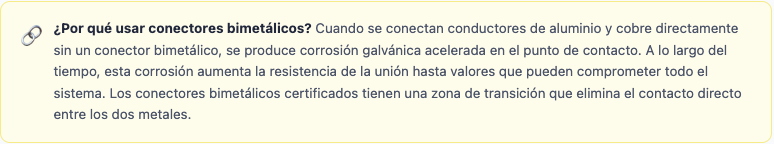

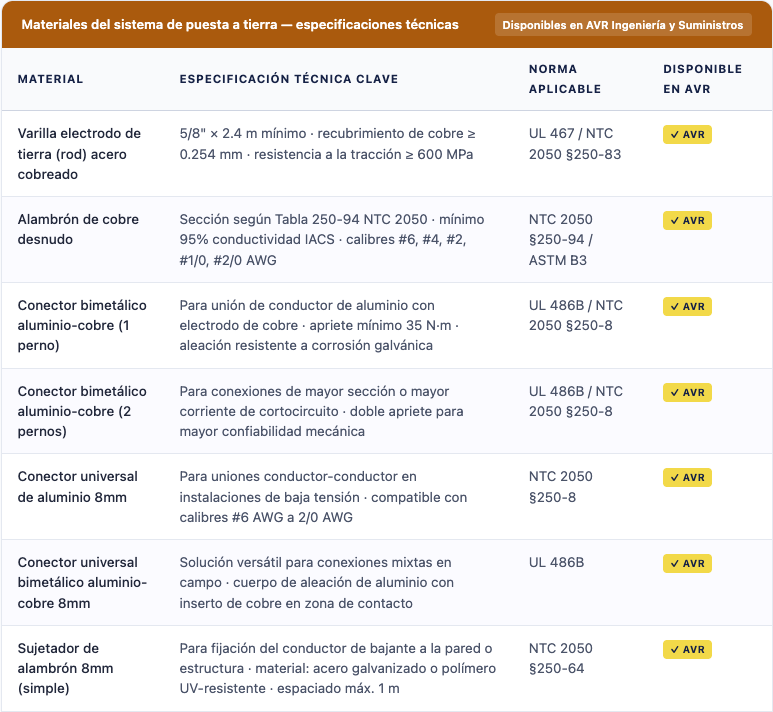

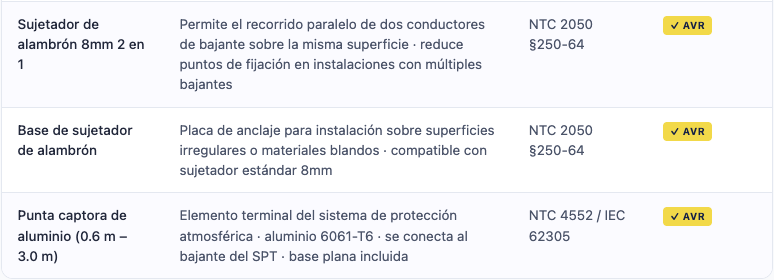

A continuación, los materiales que conforman un sistema de puesta a tierra correctamente especificado, con las características técnicas clave que definen su calidad y su cumplimiento normativo:
Errores que cuestan dinero y seguridad

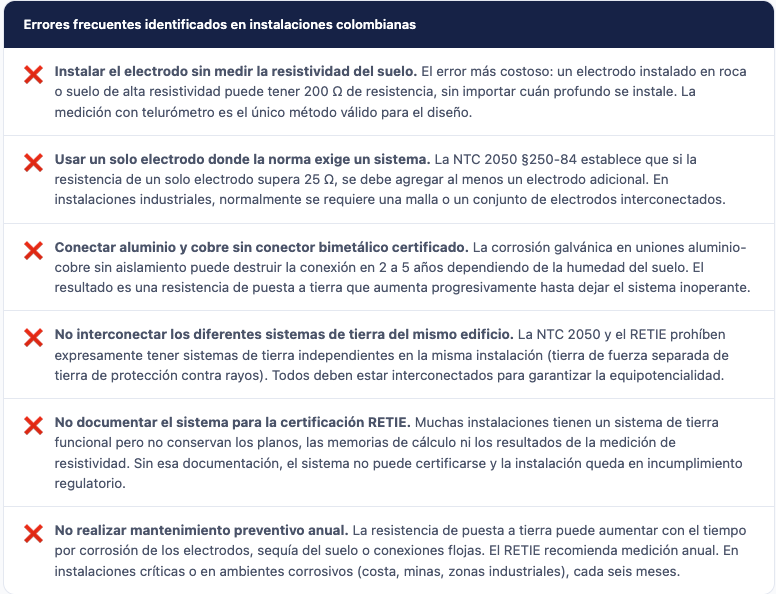

Los 6 errores más comunes en sistemas de puesta a tierra en Colombia
Un sistema de puesta a tierra bien diseñado no es un gasto — es la base de todo lo demás
El sistema de puesta a tierra es el elemento invisible que hace que todo lo visible funcione con seguridad: los interruptores, los relés de protección, los equipos electrónicos, los pararrayos. Sin una tierra de baja impedancia y correctamente documentada, ninguno de esos sistemas puede cumplir su función de protección de forma confiable.
En Colombia, el RETIE exige un sistema de tierra certificado en toda instalación eléctrica. La NTC 2050 define exactamente cómo debe diseñarse. Y los materiales — desde el alambrón de cobre hasta los conectores bimetálicos y los sujetadores de bajante — deben estar certificados y correctamente especificados desde el diseño. El ahorro en materiales de puesta a tierra es uno de los más costosos del sector eléctrico cuando se convierte en falla.
