La fauna silvestre causa más del 25% de las interrupciones eléctricas en redes de distribución. Los bujes de los transformadores en poste son el punto de mayor riesgo , para el animal y para el sistema. Las cubiertas aislantes para bujes son la solución técnica que elimina ese riesgo sin cortar el servicio, con una vida útil mínima de 40 años.
Los transformadores de distribución en poste tienen entre tres y cinco bujes expuestos, terminales metálicos energizados que sobresalen del tanque del transformador para conectar los conductores de la red. Son puntos de alta tensión, térmicamente cálidos y estructuralmente prominentes. Para un ave, un mono o una ardilla, son exactamente el tipo de estructura que buscan para posarse. El resultado es simultáneamente una electrocución del animal y un cortocircuito en la red. Las cubiertas aislantes para bujes eliminan ese riesgo cubriendo permanentemente las partes energizadas, sin modificar el funcionamiento del transformador, sin cortar el servicio y con una durabilidad de hasta cuatro décadas.
Por qué los bujes de transformador son el punto de mayor riesgo para la fauna y para la red
La fauna causa más del 25% de los cortes de energía, y las soluciones de aislamiento ayudan a prevenir la mayoría de las interrupciones provocadas por la fauna y la vegetación.
En Colombia, con una de las mayores biodiversidades del planeta, ese porcentaje es especialmente relevante para operadores de distribución en zonas rurales, periurbanas y en corredores donde las redes eléctricas atraviesan hábitats naturales.
¿Por qué el buje del transformador es específicamente el punto más peligroso? Porque concentra tres factores de riesgo simultáneos: es una parte energizada a alta tensión, está a temperatura superior a la del ambiente (los transformadores disipan calor) y es estructuralmente prominente — sobresale del tanque y ofrece un punto de apoyo ideal para aves y mamíferos que buscan posarse en lo alto de la estructura.

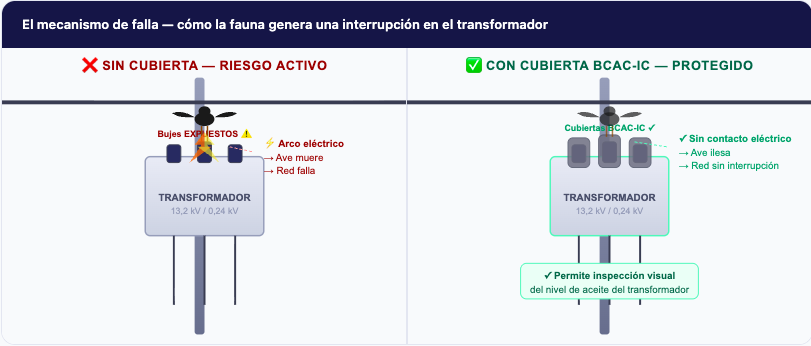

El doble impacto de la electrocución en un buje: Cuando un animal toca simultáneamente un buje energizado y una parte conectada a tierra (el tanque del transformador, el poste, una cruceta), cierra el circuito a través de su cuerpo. El resultado es doble: el animal muere electrocutado y el arco eléctrico genera un cortocircuito que dispara las protecciones del circuito aguas arriba, interrumpiendo el servicio a todos los usuarios alimentados por ese transformador. Los cobertores de bujes sirven como aislantes cuando un animal hace contacto a tierra — eliminando simultáneamente el riesgo para el animal y la causa de la interrupción.
Esto permite automatizar secuencias y proteger procesos dentro de una instalación.
Qué animales interactúan con los bujes de transformador en Colombia — y cómo

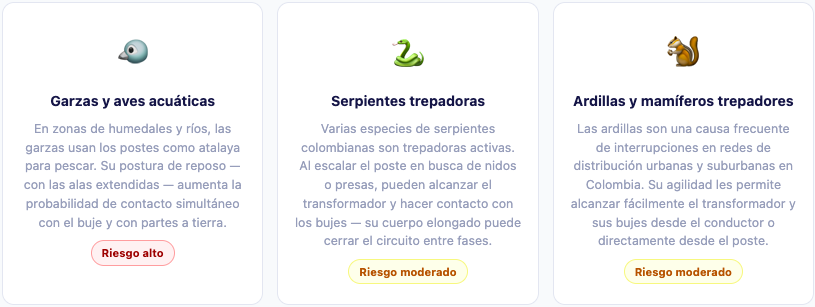

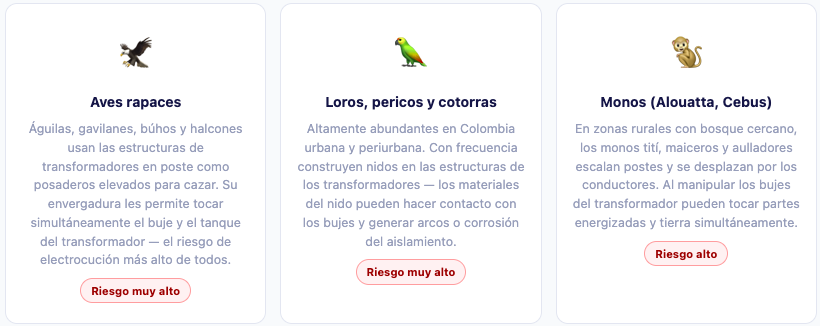

En Colombia, la diversidad de fauna silvestre que puede interactuar con los bujes de transformadores en poste varía significativamente según la región geográfica. No es exclusivamente un problema de avifauna — aunque las aves son las más frecuentes:
Por qué en Colombia el problema es más severo que en otros países
Colombia es el país con mayor biodiversidad de aves del mundo — más de 1.900 especies — y uno de los cinco países con mayor diversidad de mamíferos. Esa riqueza excepcional no está confinada a áreas protegidas: coexiste con las redes eléctricas de distribución que atraviesan todos los biomas del país, desde el páramo andino hasta la selva amazónica, pasando por los llanos, el Caribe y el Pacífico.
Los planes de manejo ambiental de proyectos de infraestructura eléctrica deben contemplar medidas de mitigación para toda la fauna silvestre que interactúa con la red. Las cubiertas de bujes son una de las medidas técnicas más costo-efectivas disponibles — se instalan sin cortar el servicio, duran cuatro décadas y eliminan simultáneamente el riesgo para la fauna y para la continuidad operativa de la red.
Cubiertas aislantes para bujes disponibles en AVR Ingeniería y Suministros

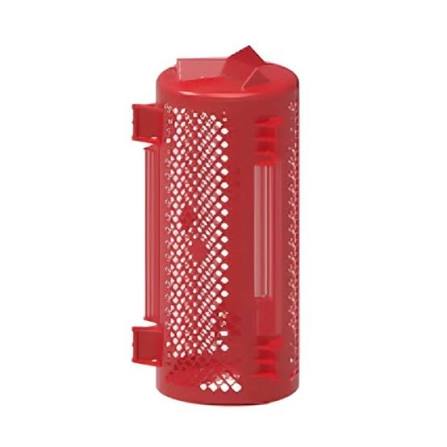

En AVR Ingeniería y Suministros suministramos las cubiertas aislantes para bujes de transformador de TE Connectivity (Raychem) — la marca líder mundial en soluciones de protección fauna para infraestructura eléctrica. Las cubiertas de bujes Raychem BCAC-IC para transformadores son cubiertas aislantes diseñadas para evitar cortes en el suministro eléctrico causados por animales en los interruptores, transformadores y bujes de transformadores ubicados en el poste.

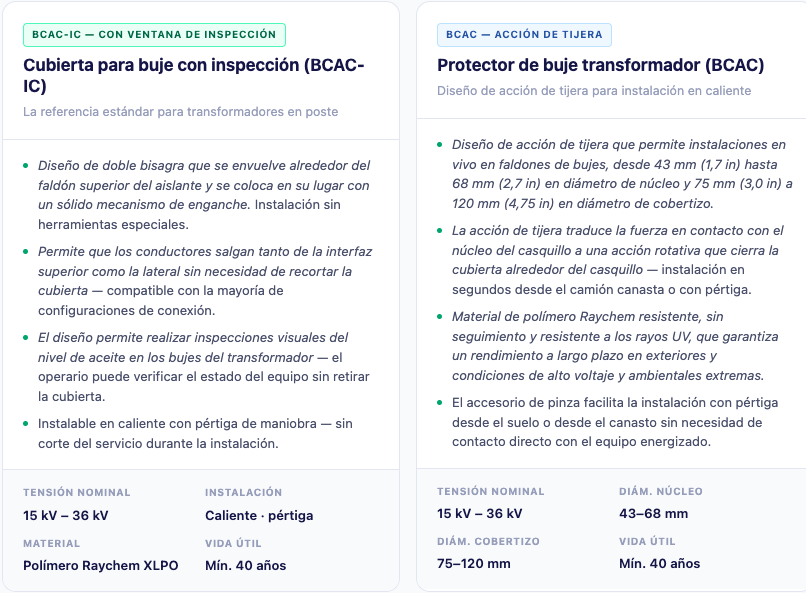

Tenemos disponibles las siguientes referencias:
Por qué el polímero Raychem es el material correcto para cubiertas de bujes en exteriores
Las cubiertas para bujes de transformador están permanentemente expuestas a las condiciones más exigentes del exterior eléctrico: alta tensión, radiación ultravioleta, ciclos térmicos extremos, contaminación ambiental, humedad y eventual contacto con la fauna. El protector de buje está hecho de polímero Raychem resistente, sin seguimiento y resistente a los rayos UV, que garantiza un rendimiento a largo plazo en exteriores y condiciones de alto voltaje y ambientales extremas.
Cómo se instalan las cubiertas de bujes — sin cortar el servicio eléctrico
Una de las ventajas más importantes de las cubiertas Raychem para bujes de transformador es que se instalan sin necesidad de desenergizar el transformador ni el circuito. Esto elimina el costo y la coordinación de un corte de servicio — que en redes de distribución puede ser el costo más alto de cualquier intervención de mantenimiento.
- Con línea energizada
Evaluación previa — medición de los bujes del transformador
Antes de la instalación, verificar el diámetro del cobertizo (shed diameter) y la tensión nominal de operación del transformador para confirmar que la referencia BCAC-IC o BCAC seleccionada es la correcta. Las dimensiones se obtienen de la placa de características del transformador o mediante medición directa con el equipo fuera de servicio.
2. Con pértiga de maniobra
Posicionamiento de la cubierta — apertura del mecanismo de bisagra o tijera
Para la BCAC-IC: se abre el diseño de doble bisagra y se envuelve alrededor del faldón superior del buje desde la posición de trabajo con pértiga. Para la BCAC estándar: la acción de tijera traduce la fuerza en contacto con el núcleo del casquillo a una acción rotativa que cierra la cubierta alrededor del casquillo al presionar contra el buje.
3. Instalación en vivo
Enganche del mecanismo de cierre — la cubierta queda fija
La cubierta se instala fácilmente alrededor de los bujes y las conexiones envolviendo el diseño de doble bisagra alrededor del faldón superior del aislante y colocándolo en su lugar con un sólido mecanismo de enganche. Una vez enganchada, la cubierta queda fija mecánicamente sobre el buje sin riesgo de caída por viento, vibración o contacto externo.
4. Sin herramientas especiales
Verificación de salida de conductores — sin necesidad de cortar la cubierta
La cubierta permite que los conductores salgan tanto de la interfaz superior como la lateral sin la necesidad de recortar la cubierta. Esto es crítico para instalaciones donde el bajante de conexión sale en diferentes ángulos según el diseño del apoyo — la cubierta se adapta sin modificaciones.
5. Mantenimiento posterior
Inspección visual del transformador — sin retirar la cubierta
El diseño permite realizar inspecciones visuales del nivel de aceite en los bujes del transformador a través de la ventana de inspección de la BCAC-IC. El operario puede verificar el estado del equipo y el nivel de dieléctrico sin necesidad de retirar la cubierta ni interrumpir la protección.
Compatibilidad con trabajo con pértiga y camión canasta: El accesorio de pinza de la cubierta facilita la instalación con pértiga desde un poste o un cucharón.
Las cubiertas BCAC-IC y BCAC de Raychem están diseñadas específicamente para instalación con las herramientas de trabajo en línea viva estándar de los operadores de distribución colombianos — sin necesidad de equipamiento especial ni capacitación adicional más allá del entrenamiento de trabajo en línea energizada.
Dónde y cuándo instalar cubiertas aislantes para bujes en redes colombianas
Las cubiertas de bujes son aplicables en cualquier punto de la red de distribución donde haya bujes expuestos y presencia de fauna. Las situaciones más frecuentes que justifican su instalación en Colombia son:
Zonas con avifauna de gran envergadura
Corredores donde rapaces, garzas o loros de gran tamaño usan los postes como posaderos. Aplica tanto a zonas rurales con bosque cercano como a parques urbanos con presencia de fauna silvestre.
Puntos con historial de interrupciones por fauna
Transformadores que han registrado múltiples interrupciones por fallas de causa no eléctrica — especialmente si el análisis de causa raíz identifica la fauna como origen. La cubierta de bujes elimina la causa sin necesidad de reubicar el equipo.
Proyectos con plan de manejo ANLA
Los proyectos de infraestructura eléctrica con licencia ambiental ANLA deben incluir medidas de mitigación de impacto sobre fauna. Las cubiertas de bujes son la medida técnica estándar para transformadores de nueva construcción en zonas de fauna protegida.

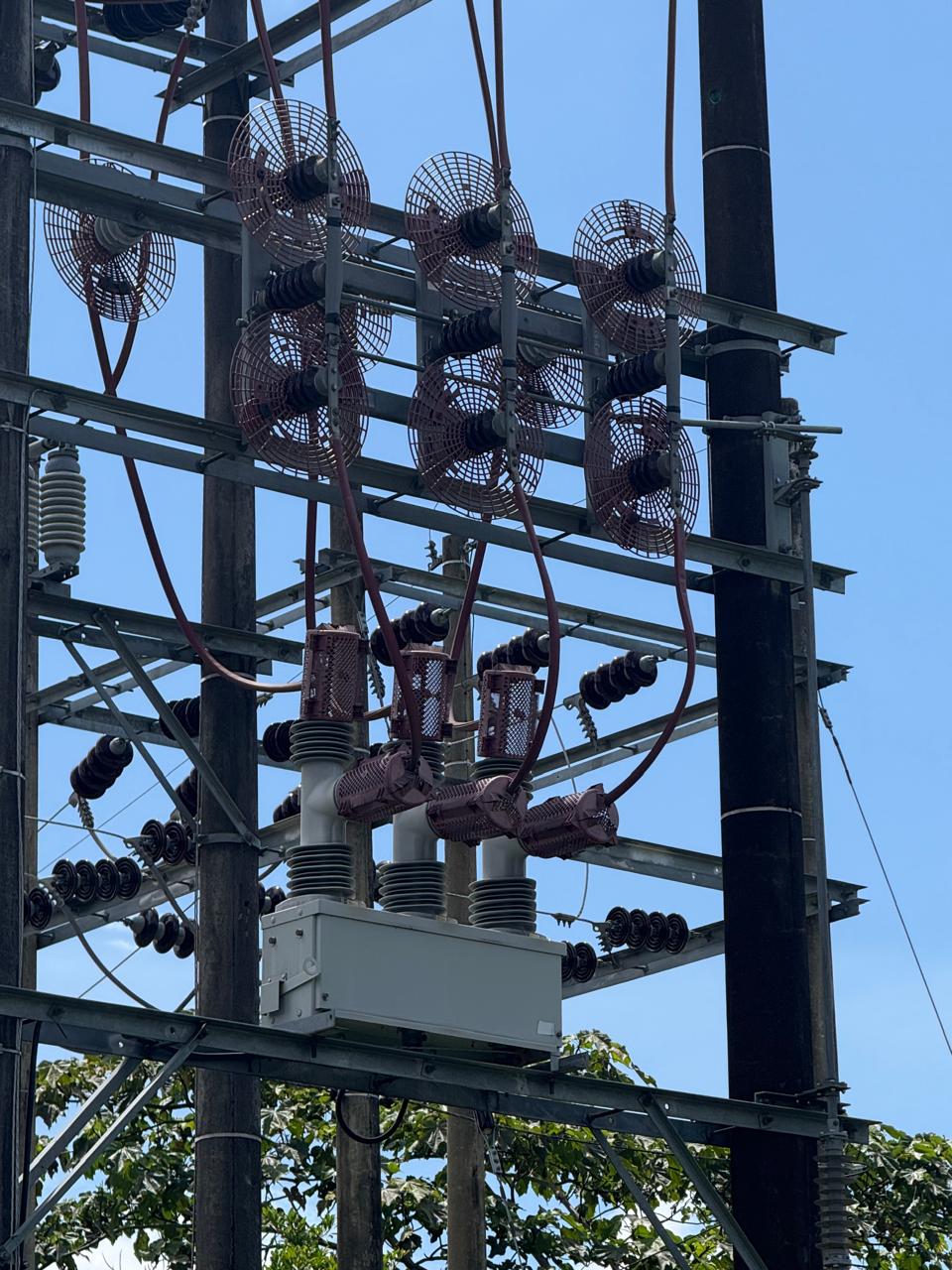

Interruptores y reconectadores en poste
Las cubiertas contra pájaros y aves de rapiña BCIC de Raychem evitan daños causados por la interacción de las aves de rapiña en las líneas de distribución de media tensión. Aplica también a interruptores y reconectadores — no solo a transformadores.
Subestaciones rurales y periurbanas
Cobertores de bujes para evitar el flash y proteger el equipo de potencia de descargas provocadas por nidos.
En subestaciones donde las aves anidan en las estructuras, las cubiertas de bujes protegen tanto el equipo de potencia como la fauna.
Zonas costeras y de alta contaminación
En el Caribe y el Pacífico colombiano, la salinidad ambiental degrada el aislamiento de los bujes por corrientes de fuga superficiales. Las cubiertas de polímero Raychem sin seguimiento eléctrico aportan protección adicional contra este mecanismo de falla.
Una cubierta que protege al animal, a la red y al operador hasta por 40 años
Las cubiertas aislantes para bujes de transformador son uno de los componentes más costo-efectivos del portafolio de protección fauna para redes eléctricas. Se instalan sin cortar el servicio, duran cuatro décadas, no requieren mantenimiento activo y resuelven simultáneamente tres problemas: eliminan el riesgo de electrocución del animal, eliminan la causa de la interrupción eléctrica y cumplen con los requisitos de mitigación de impacto sobre fauna silvestre exigidos por la ANLA y el MADS en Colombia.
En AVR Ingeniería y Suministros suministramos las referencias BCAC-IC de TE Connectivity Raychem para las tensiones de distribución colombianas — 13,2 kV y 34,5 kV — con disponibilidad en Bogotá y asesoría técnica incluida para la selección de la referencia correcta según las dimensiones de los bujes de cada transformador.
¿Necesita cubiertas aislantes para bujes de transformador en Colombia?
En AVR tenemos disponibles todas las referencias de TE Connectivity Raychem. Cuéntenos el nivel de tensión de su red y las dimensiones de los bujes — le confirmamos la referencia correcta y la disponibilidad inmediata.
