Comparativa técnica entre el pararrayos convencional tipo Franklin y el pararrayos de avance de streamer (ESE): radio de protección, normas IEC aplicables, criterios de selección y casos de uso reales en la industria colombiana.
En Colombia, la temporada de lluvias trae consigo uno de los riesgos eléctricos más subestimados en proyectos industriales y de infraestructura: las descargas atmosféricas. Elegir el sistema de protección contra rayos correcto no es solo una decisión técnica — es una decisión económica y de seguridad que puede marcar la diferencia entre una operación continua y un siniestro de millones de pesos. Este artículo le ayuda a entender cuándo elegir cada tecnología y por qué.

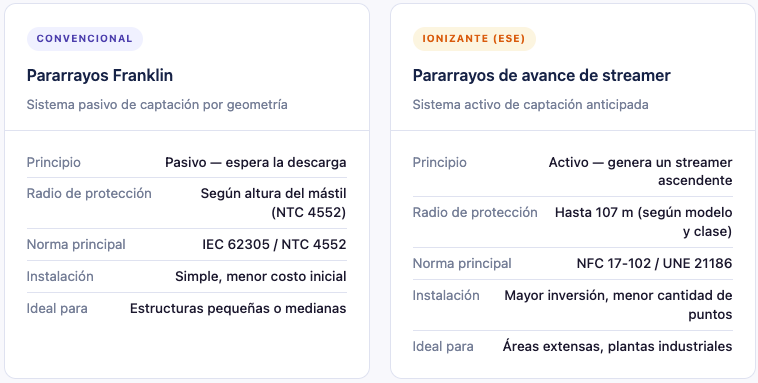

Dos filosofías de protección frente al rayo
Antes de comparar, es importante entender que ambos sistemas comparten el mismo objetivo: capturar la descarga atmosférica y conducirla de forma segura a tierra, protegiendo personas, estructuras y equipos. La diferencia fundamental está en cómo atraen el rayo y, en consecuencia, en el área que son capaces de proteger.
El pararrayos convencional tipo Franklin es un dispositivo pasivo: simplemente ofrece un punto de mayor campo eléctrico en su punta que atrae la descarga cuando esta ya está formada. Su radio de protección depende directamente de la altura del mástil y se calcula mediante el método de la esfera rodante o el método del ángulo de protección, ambos definidos en la norma IEC 62305.
El pararrayos ionizante o ESE (Early Streamer Emission, emisor de streamer anticipado) incorpora un dispositivo interno — generalmente piezoeléctrico o radioactivo según el fabricante — que bajo la influencia del campo eléctrico previo a una tormenta genera un streamer ascendente con antelación. Esto le permite capturar la descarga a mayor distancia que un pararrayos convencional de la misma altura, ampliando considerablemente el radio de protección.

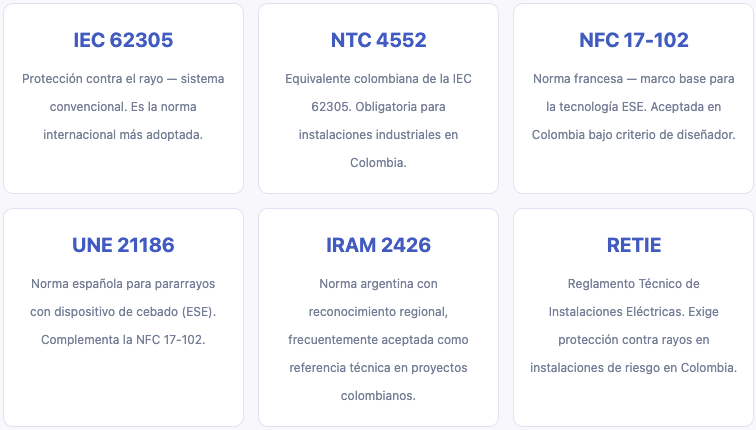

Las normas que rigen cada tecnología

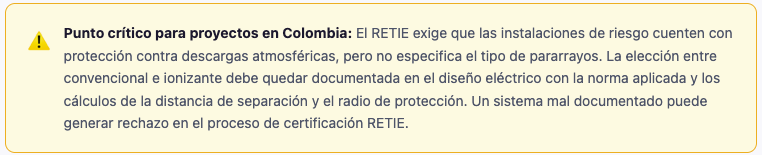

Uno de los puntos que más genera confusión en proyectos es que los dos tipos de pararrayos se rigen por marcos normativos distintos. Conocerlos es clave para garantizar el cumplimiento regulatorio y evitar observaciones en auditorías o procesos de aseguramiento:
Análisis comparativo

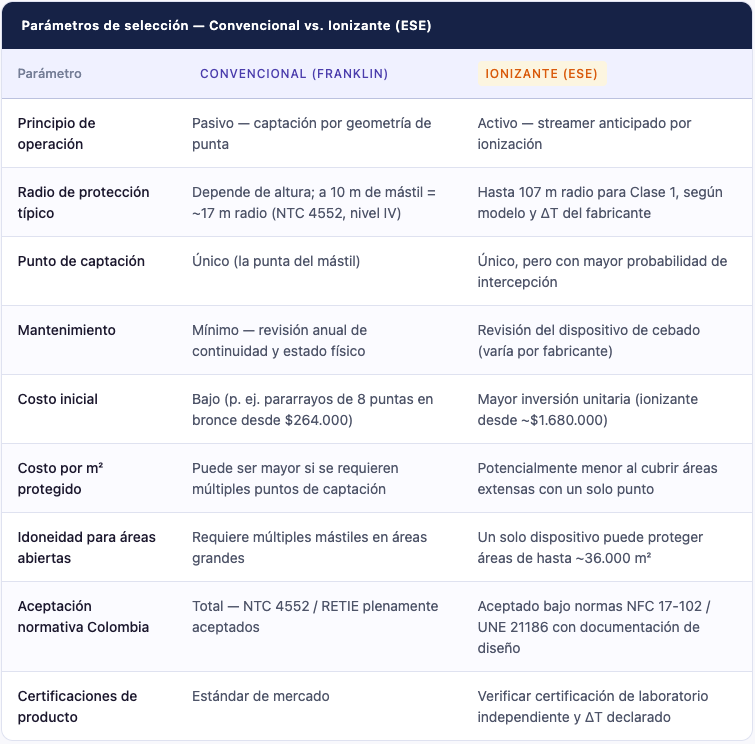

Comparativa técnica lado a lado
La siguiente tabla resume los parámetros técnicos clave que deben evaluarse en el proceso de selección:
Aplicación práctica

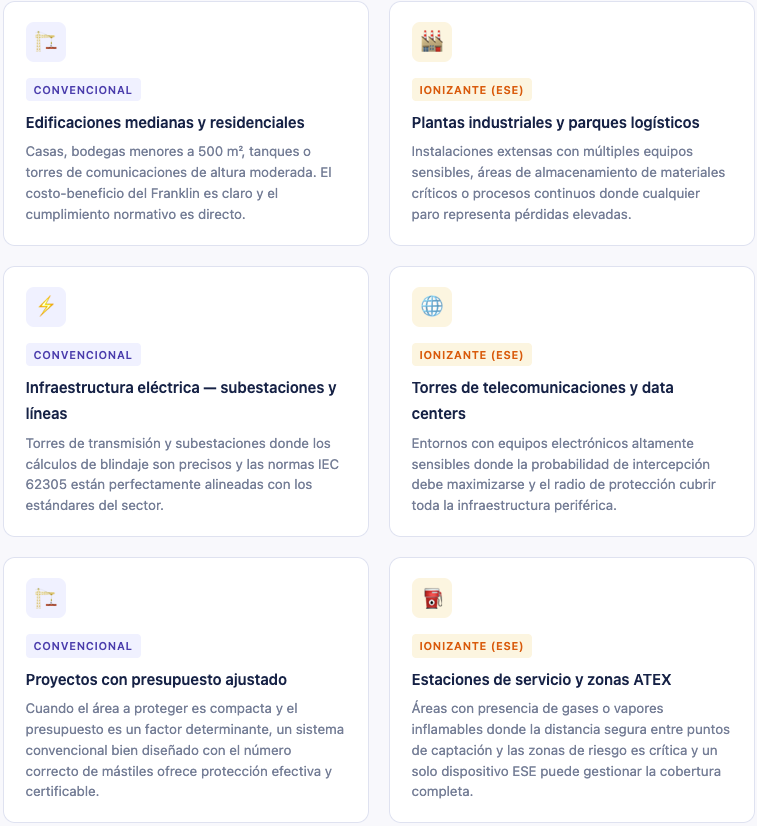

¿Cuándo usar cada uno? Casos de uso reales
La selección no siempre es obvia. Estos son los escenarios más comunes con los que el equipo técnico de AVR trabaja en proyectos colombianos:

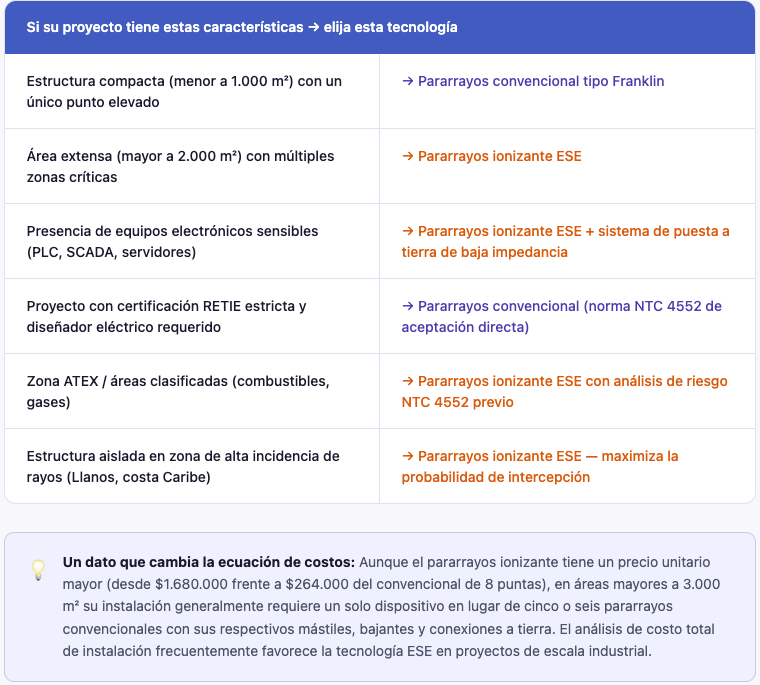

Guía de selección
Criterio rápido de selección según condiciones del proyecto
