En sistemas eléctricos, especialmente en redes de puesta a tierra y protección contra descargas, hay un punto crítico que muchas veces se subestima: las conexiones.
No importa qué tan bien esté diseñado un sistema si sus uniones no son confiables. Una conexión deficiente puede generar altas resistencias, fallas en la disipación de corriente y riesgos para la infraestructura y las personas.
En este contexto, la soldadura exotérmica se posiciona como una de las soluciones más seguras y duraderas para realizar conexiones eléctricas permanentes.
¿Qué es la soldadura exotérmica?
La soldadura exotérmica es un proceso que permite unir conductores metálicos (principalmente cobre) mediante una reacción química controlada que genera altas temperaturas.
A diferencia de otros métodos, no se trata de fundir superficialmente los materiales, sino de crear una unión molecular permanente, donde los conductores quedan prácticamente convertidos en una sola pieza.

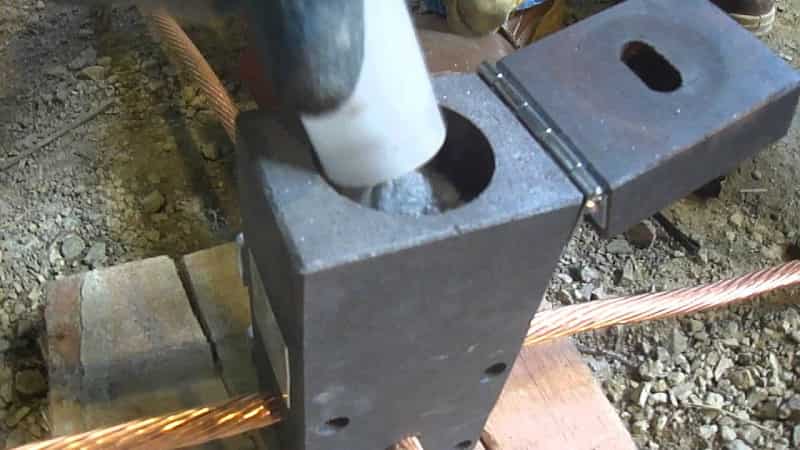

Este proceso se realiza utilizando un molde (generalmente de grafito), una carga de material reactivo y un sistema de ignición que al activarse, la reacción produce metal fundido que fluye dentro del molde y solidifica formando la conexión.
¿Dónde se utiliza?
La soldadura exotérmica es ampliamente utilizada en aplicaciones donde la confiabilidad eléctrica es crítica: sistemas de puesta a tierra, subestaciones eléctricas, redes de distribución, protección contra descargas atmosféricas, instalaciones industriales, sector hidrocarburos y telecomunicaciones.
En estos entornos, una conexión permanente y de baja resistencia es esencial para la seguridad y el desempeño del sistema.
¿Por qué es superior a otros métodos de conexión?
Existen diferentes formas de unir conductores, como conectores mecánicos o compresión. Sin embargo, la soldadura exotérmica ofrece ventajas clave:
Conexión permanente: No se afloja, no se deteriora con vibraciones y no depende de presión mecánica.
Baja resistencia eléctrica: La unión permite una excelente conductividad, ideal para sistemas de puesta a tierra.
Alta resistencia a corrientes de falla: Soporta descargas eléctricas y corrientes transitorias sin degradarse.
Resistencia a la corrosión: La conexión es más duradera frente a condiciones ambientales adversas.
Larga vida útil: Puede durar tanto como el conductor, sin necesidad de mantenimiento.
¿Cómo funciona el proceso?
El proceso de soldadura exotérmica sigue una secuencia técnica:
- Preparación de los conductores (limpieza y posicionamiento)
- Instalación del molde de grafito
- Adición del material de soldadura
- Activación mediante ignición
- Fusión del material y llenado del molde
- Solidificación de la conexión
- Retiro del molde y verificación
El resultado es una conexión uniforme, sólida y eléctricamente eficiente.
Aunque el proceso es altamente confiable, su efectividad depende de una correcta ejecución desde la selección adecuada del molde, el uso del material correcto, la limpieza de los conductores, condiciones ambientales y experiencia del personal.
Errores en cualquiera de estos puntos pueden afectar la calidad de la conexión.
Una conexión deficiente en un sistema de puesta a tierra puede generar aumento de resistencia, mala disipación de corriente, riesgos ante descargas atmosféricas y fallas en equipos sensibles.
Por el contrario, una conexión realizada mediante soldadura exotérmica garantiza mayor seguridad eléctrica, estabilidad del sistema, cumplimiento normativo y confiabilidad a largo plazo.
La soldadura exotérmica no debe verse como una tarea operativa aislada, sino como parte del diseño del sistema eléctrico.
Definir correctamente los puntos de conexión, tipo de unión, materiales y condiciones de instalación permite garantizar el desempeño del sistema en el tiempo.
En sistemas eléctricos, la confiabilidad no depende únicamente de los equipos principales, sino de la calidad de cada conexión.
La soldadura exotérmica ofrece una solución robusta, permanente y segura para garantizar uniones eléctricas de alto desempeño, especialmente en aplicaciones críticas como la puesta a tierra.
