En los sistemas eléctricos industriales y de distribución, la protección contra fallas y sobretensiones es un elemento crítico para garantizar la seguridad, la confiabilidad y la continuidad operativa de la infraestructura eléctrica.
Dos de los dispositivos más importantes en esta función son los DPS (Dispositivos de Protección contra Sobretensiones) y los cortacircuitos fusibles, ampliamente utilizados en redes de media tensión y subestaciones.
Aunque cumplen funciones diferentes, ambos trabajan de manera complementaria para proteger equipos eléctricos frente a fenómenos como descargas atmosféricas, fallas internas o sobrecorrientes.

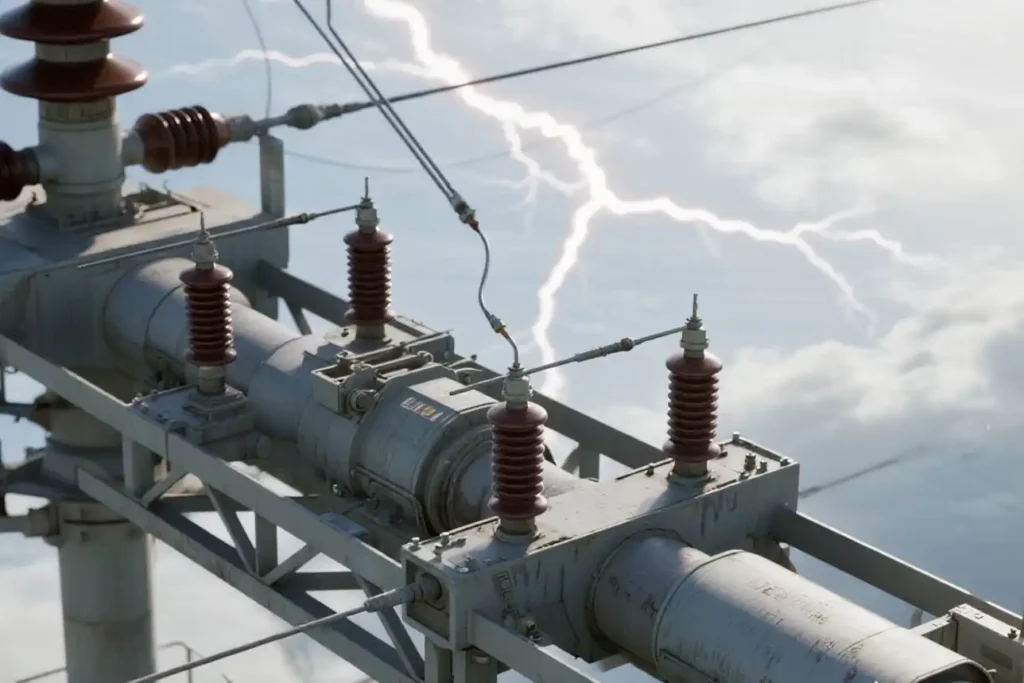

¿Qué es un DPS (Dispositivo de Protección contra Sobretensiones)?
Un DPS es un dispositivo diseñado para proteger equipos eléctricos frente a sobretensiones transitorias, generalmente causadas por:
- Descargas atmosféricas (rayos)
- Maniobras de conmutación
- Fallas en la red eléctrica
- Variaciones abruptas de tensión
Estas sobretensiones pueden provocar daños severos en transformadores, inversores solares, sistemas de control, equipos electrónicos y sistemas de protección. El DPS actúa desviando la sobretensión hacia el sistema de puesta a tierra, evitando que el exceso de energía llegue a los equipos protegidos.
Importancia de los DPS en sistemas eléctricos
Las sobretensiones transitorias son una de las principales causas de fallas eléctricas en infraestructuras energéticas.
Un DPS correctamente instalado permite:
Reducir costos de mantenimiento correctivo
Proteger transformadores y equipos sensibles
Reducir daños por descargas atmosféricas
Evitar interrupciones del servicio
Prolongar la vida útil de los equipos eléctricos
Tipos de DPS según su aplicación
1. DPS Tipo 1
Diseñados para protección contra descargas atmosféricas directas. Se instalan normalmente en el punto de entrada de la instalación eléctrica
2. DPS Tipo 2
Protegen contra sobretensiones inducidas y maniobras de conmutación.
Son los más utilizados en tableros de distribución.
3. DPS Tipo 3
Se utilizan para protección fina de equipos electrónicos sensibles.
Normalmente se instalan cerca de los dispositivos que se desean proteger.

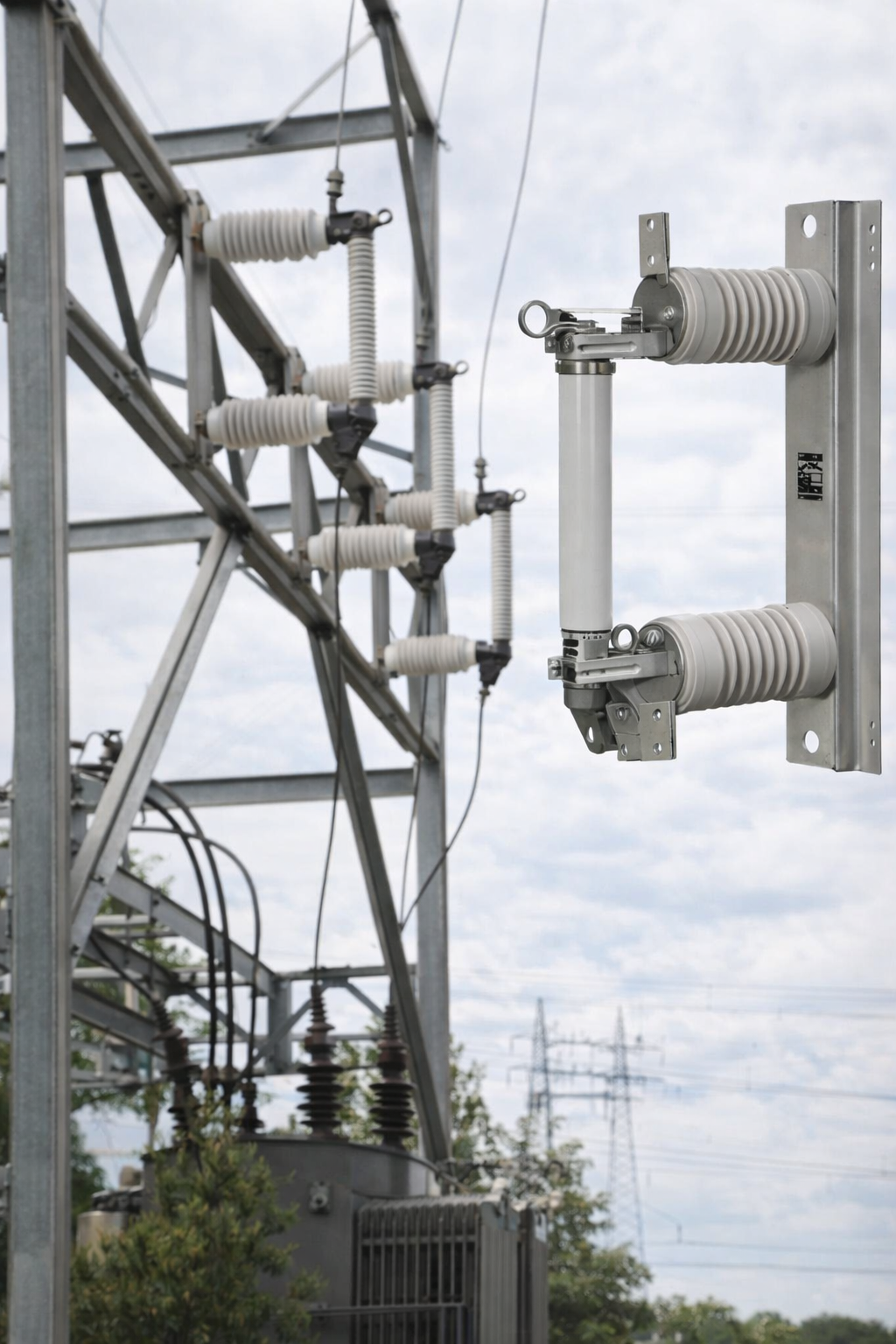

¿Qué es un cortacircuito fusible?
El cortacircuito fusible es un dispositivo de protección utilizado principalmente en redes de media tensión para interrumpir el flujo de corriente cuando ocurre una sobrecorriente o cortocircuito.
Está compuesto por:
- Un fusible calibrado
- Un soporte aislante
- Un mecanismo de apertura
Cuando la corriente supera el nivel permitido, el fusible se funde y abre el circuito, protegiendo la red y los equipos conectados.
Aplicaciones de los cortacircuitos en redes eléctricas
Los cortacircuitos fusibles se utilizan comúnmente en:
- Transformadores de distribución
- Redes aéreas de media tensión
- Sistemas de protección primaria
- Derivaciones de línea
Su función principal es aislar el tramo afectado por una falla para evitar que el problema se propague al resto del sistema eléctrico.
Relación entre DPS y cortacircuitos
Aunque cumplen funciones distintas, estos dispositivos trabajan de manera omplementaria.
El DPS protege contra sobretensiones transitorias, mientras que el cortacircuito protege contra sobrecorrientes y cortocircuitos.
En una red eléctrica bien diseñada, ambos dispositivos permiten:
Mejor coordinación de protecciones
Protección integral del sistema
Mayor confiabilidad operativa
Reducción del riesgo de daños en equipos
Buenas prácticas en la protección de redes eléctricas
Para garantizar la confiabilidad del sistema eléctrico se recomienda:
- Realizar estudios de coordinación de protecciones
- Seleccionar DPS adecuados al nivel de sobretensión esperado
- Utilizar cortacircuitos calibrados para la capacidad de la red
- Implementar sistemas de puesta a tierra eficientes
- Realizar mantenimiento periódico de dispositivos de protección
Estas medidas permiten reducir significativamente la probabilidad de fallas y mejorar la estabilidad del sistema.
Los DPS y los cortacircuitos son elementos fundamentales en la protección de redes eléctricas industriales y de distribución.
Mientras los DPS protegen frente a sobretensiones transitorias, los cortacircuitos permiten aislar fallas por sobrecorriente o cortocircuito, evitando daños mayores en la infraestructura eléctrica.
Una correcta selección, instalación y coordinación de estos dispositivos es clave para garantizar seguridad, confiabilidad y continuidad operativa.
